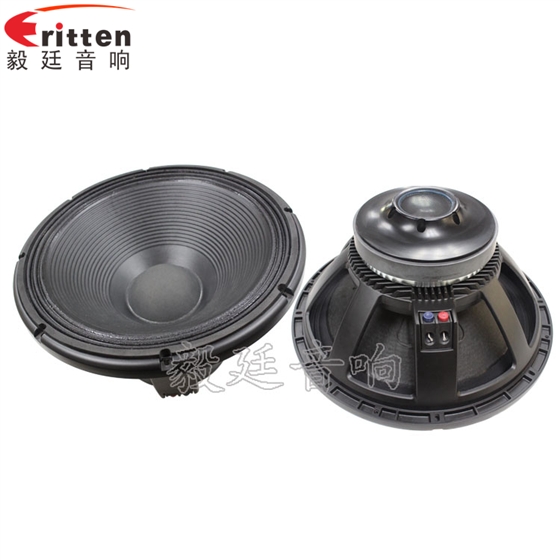

錐形揚聲器

一般說來,直線形紙盆澆制和加壓的模具比較簡單,但有一個缺點,即當加給揚聲器（ERS）的功率超過一訂限度時,紙盆表面會產生某些頻率的振動,從而影響放聲質量,而曲線形紙盆就可以避免這一現象,紙盆的頂鍴與音圈相接,而音咩的電動力沿著揚聲器的軸向,作用于整個錐頂的圓周.電動力F可分解為兩個力,分力F1作用于紙盆的母線方向,分力F2則作用于與母線垂直的方向,所以F1與F2分別稱為縱向力和橫向力,且與軸向的電動力具有相同的周期.F1和F2作用于紙盆,就使紙盆產生兩種振動,我們稱之為縱振動和橫振動.

橫振動的激勵,對于揚聲器的高頻輻射影響吉大,以后我們還要介紹.現在討論縱振動所引起的結果.

紙盆的基部是固定在盆架上的,因此,當功率足夠大時,F1就足以使紙盆產生縱向彎曲,紙盆在F1的作用下,使母線向上彎曲,當F1的作用方向是向左時(即在周期力的另半周時),母線被拉直,但由于慣性的原因,母線稍微越過平衡位置,若在這時,力F1又對音圈發生向右的作用時母線就會向下彎曲.

顯然,母線的這種彎曲(向上或向下),只有在F1指向紙盆基部(向右)時才會發生,也就是說,音圈振動一周,這樣的彎曲才發生一次.或者說,母線完成從彎向一側到彎向另一側運動一次,音圈需要振動兩周.所以,縱振動的頻率等于輸入音圈的信號頻率的一半.這種現象稱之為參變諧振.由這種原因面引起的揚聲器(ERS)失真.稱為分諧波失真.當信號頻率比紙盆表面的固有振動頻率大一倍時,這種失真尤為嚴重.如果采用曲線形紙盆,則受縱向力作用時,總是向原來彎曲的一側彎曲,就不會引起分諧波失真.

為了改善高頻的重放,紙盆的厚度往往從基部向頂部逐漸加厚.而為了降低紙盆基部聽支撐部分具有較大的順性.為了滿足這一要求,除了把紙盆基部做得薄一些,柔軟一些外,一般還設計有2-3個折環.其作用是使紙盆的支撐有更大的順性,并使紙盆的由面和盆架的環狀平面之時有良好的吻合.

隨著音箱的小型化,對揚聲器(ERS)提出了小口徑,高順性的要求,因此,各種復合邊揚聲器相繼出現.這種揚聲器采用各種復合材料來制作折環,目前國同常見的有橡皮折環,膠布折環,尼龍折環,泡沫折環等等.各種復合邊揚聲器都有諧振頻率低,失真小的特點,但往往靈敏度較低.定心支片的作用是保證音圈在磁隙中的正確位置而不與磁體相碰.因它的外緣固定在盆架上,而內緣則與紙盆的頂部相連.因此,它在保持音在磁隙中的正確位置的同時,幣須盡吉大的徑勁度和極小的軸向勁度，只有這樣,才能保證徑向有良好的機械強度以保持音圈的中心位置,以能保證揚聲器有較低的諧振頻率和較小的失真.在某些大功率揚聲器中,為了增大徑向勁度.經常將定心支片做成雙層的 四、電動揚聲器的電聲參數。

揚聲器的電聲性能可以用一系列的電聲參數加以描述,稱為揚聲器的電聲參數或電聲性能.這些性能主要有:醉大噪聲功率,額定阻抗,效率,頻率響應,有效頻率范圍,指向特性,非線性失真等等.
