藍牙音箱喇叭極性判別

藍牙音箱喇叭揚聲器的引腳極性是相對的，只要在同一室中使用的各揚聲器極性規定一致即可。

多于一只揚聲器運用時，出于這樣的原因需要分清各揚聲器引腳極性：兩只揚聲器不是同極性相串聯或并聯時，流過兩只揚聲器的電流方向不同，一只從音圈的頭流入，一只從音圈的尾流入，這樣當一只揚聲器的紙盆向前振動時，另一只揚聲器的紙盆向后振動，兩只揚聲器紙盆振動相位相反，有一部分空氣振動的能量被抵消。所以要求多于一只揚聲器在同一室內中運用時，同極性相串聯或并聯，以使各揚聲器紙盆振動的方向一致。

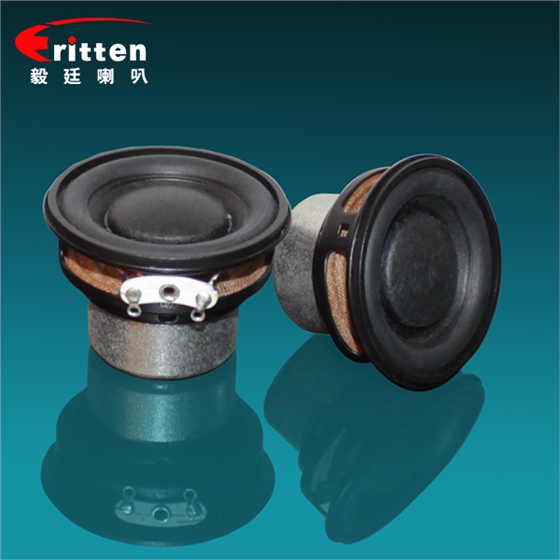

一些揚聲器背面的接線支架上已經用“+”“-”符號標出兩根引線的正負極性，可以直接識別出來。

揚聲器的引腳極性可以采用視聽判別法，兩只揚聲器兩根引腳任意并聯起來，接在功率放大器輸出端，給兩只揚聲器饋入電信號，兩只揚聲器同時發出聲音。

將兩只揚聲器口對口接近，如果聲音越來越小，說明兩只揚聲器反極性并聯，即一只揚聲器的正極與另一只揚聲器的負極相并聯。

上述識別方法的原理是：兩只揚聲器反極并聯時，一只揚聲器的紙盆向里運動，另一只揚聲器的紙盆向外運動，這時兩只揚聲器口與口之間的聲壓減小，所以聲音低。當兩只揚聲器相互接近后，兩只揚聲器口與口之間的聲壓更小，所以聲音更小。

利用萬用表的直流電流檔識別出揚聲器引腳極性辦法是：萬用表置于最小的

直流電流檔（微安檔），兩只表棒任意接藍牙音箱喇叭揚聲器的兩根引腳，用手指輕輕而快速將紙盆向里推動，此時表針有一個向左或向右的偏轉。當表針向右偏轉時（如果向左偏轉，將紅黑表棒互相反接一次），紅表棒所接的引腳為正極，黑表棒所接的引腳為負極。同樣的方法和極性規定，檢測其他揚聲器，這樣各揚聲器的引腳極性就一致了。

這一方法能夠識別藍牙音箱喇叭揚聲器引腳極性的原理是：按下紙盆時，由于音圈有了移動，音圈切割永久磁鐵產生的磁場，在音圈兩端產生感生電動勢，這一電動勢雖然很小，但是萬用表處于量程很小的電流檔，電動勢產生的電流流過萬用表，表針偏轉。由于表針偏轉方向與紅黑表棒接音圈的頭還是尾有關，這樣可以確定揚聲器引腳的極性。

識別揚聲器的引腳極性過程中要注意以下兩點：

（1）直接觀察揚聲器背面引線架時，對于同一個廠家生產的揚聲器，它的正負引腳極性規定是一致的；對于不同廠家生產的揚聲器，則不能保證一致，最好用其他方法加以識別。

（2）采用萬用表識別高聲揚聲器的引腳極性過程中，由于高聲揚聲器的音圈匝數較少，表針偏轉角度小，不容易看出來，此時可以快速按下紙盆，可使表針偏轉角度大些。按下紙盆時小心，切不可損壞紙盆。
